[머신러닝 코세라 강의] (4주차) "뉴럴 네트워크 (직관적 이해)" Machine Learning (by Andrew Ng)



4주차는 뉴럴 네트워크에 관한 내용입니다. 이번 단원에서는 직관적으로 뉴럴 네트워크의 이론을 이해하는 단원입니다. 저는 neural network 가 효율적으로 표현할 수 있는 non-linear 가설의 예시가 좋았습니다.





Neural network 를 벡터로 표현하기



(TMI: 그림 그릴 때 "https://excalidraw.com/" 사이트를 이용하였습니다.)



$$a_1^{(2)}=g({\mathrm{\Theta }}_{10}^{(1)}{x}_0+{\mathrm{\Theta }}_{11}^{(1)}{x}_1+{\mathrm{\Theta }}_{12}^{(1)}{x}_2+{\mathrm{\Theta }}_{13}^{(1)}{x}_3)$$

$$a_2^{(2)}=g({\mathrm{\Theta }}_{20}^{(1)}{x}_0+{\mathrm{\Theta }}_{21}^{(1)}{x}_1+{\mathrm{\Theta }}_{22}^{(1)}{x}_2+{\mathrm{\Theta }}_{23}^{(1)}{x}_3)$$

$$a_3^{(2)}=g({\mathrm{\Theta }}_{30}^{(1)}{x}_0+{\mathrm{\Theta }}_{31}^{(1)}{x}_1+{\mathrm{\Theta }}_{32}^{(1)}{x}_2+{\mathrm{\Theta }}_{33}^{(1)}{x}_3)$$

$$h_{\mathrm{\Theta }}(x)=g({\mathrm{\Theta }}_{10}^{(2)}{a}_0^{(2)}+{\mathrm{\Theta }}_{11}^{(2)}{a}_1^{(2)}+{\mathrm{\Theta }}_{12}^{(2)}{a}_2^{(2)}+{\mathrm{\Theta }}_{13}^{(2)}{a}_3^{(2)})$$

where $a^{(1)}=x=\left[\begin{array}{c}{x}_0\\ x_1\\ x_2\\ x_3\end{array}\right]$



and let

$z_1^{(2)}={\mathrm{\Theta }}_{10}^{(1)}{x}_0+{\mathrm{\Theta }}_{11}^{(1)}{x}_1+{\mathrm{\Theta }}_{12}^{(1)}{x}_2+{\mathrm{\Theta }}_{13}^{(1)}{x}_3$,

$z_2^{(2)}={\mathrm{\Theta }}_{20}^{(1)}{x}_0+{\mathrm{\Theta }}_{21}^{(1)}{x}_1+{\mathrm{\Theta }}_{22}^{(1)}{x}_2+{\mathrm{\Theta }}_{23}^{(1)}{x}_3$,

$z_3^{(2)}={\mathrm{\Theta }}_{30}^{(1)}{x}_0+{\mathrm{\Theta }}_{31}^{(1)}{x}_1+{\mathrm{\Theta }}_{32}^{(1)}{x}_2+{\mathrm{\Theta }}_{33}^{(1)}{x}_3$,

$z^{(3)}={\mathrm{\Theta }}_{10}^{(2)}{a}_0^{(2)}+{\mathrm{\Theta }}_{11}^{(2)}{a}_1^{(2)}+{\mathrm{\Theta }}_{12}^{(2)}{a}_2^{(2)}+{\mathrm{\Theta }}_{13}^{(2)}{a}_3^{(2)}$



$h_{\mathrm{\Theta }}(x)=a^{(3)}=g(z^{(3)})$ 에서,

$z^{(3)}=\left[\begin{array}{cccc}{\mathrm{\Theta }}_{10}^{(2)}& {\mathrm{\Theta }}_{11}^{(2)}& {\mathrm{\Theta }}_{12}^{(2)}& {\mathrm{\Theta }}_{13}^{(2)}\end{array}\right]\left[\begin{array}{c}{a}_0^{(2)}\\ a_1^{(2)}\\ a_2^{(2)}\\ a_3^{(2)}\end{array}\right]={\mathrm{\Theta }}^{(2)}{a}^{(2)}$



그리고, $a_1^{(2)}=g({\mathrm{\Theta }}^{(1)}x)$

where ${\mathrm{\Theta }}^{(1)}x=\left[\begin{array}{cccc}{\mathrm{\Theta }}_{10}^{(1)}& {\mathrm{\Theta }}_{11}^{(1)}& {\mathrm{\Theta }}_{12}^{(1)}& {\mathrm{\Theta }}_{13}^{(1)}\\ {\mathrm{\Theta }}_{20}^{(1)}& {\mathrm{\Theta }}_{21}^{(1)}& {\mathrm{\Theta }}_{22}^{(1)}& {\mathrm{\Theta }}_{23}^{(1)}\\ {\mathrm{\Theta }}_{20}^{(1)}& {\mathrm{\Theta }}_{21}^{(1)}& {\mathrm{\Theta }}_{22}^{(1)}& {\mathrm{\Theta }}_{23}^{(1)}\end{array}\right]\left[\begin{array}{c}{x}_0\\ x_1\\ x_2\\ x_3\end{array}\right]$





예시

$y=x_1\text{ XOR }{x}_2$ 를 구한다고 해봅시다.



Input		Output
$x_1$	$x_2$	$x_1\text{ XOR }{x}_2$
0	0	0
0	1	1
1	0	1
1	1	0



왼쪽 그림은 뉴럴 네트워크로 (간단히) 표현해볼 그래프이고, 오른쪽 그림은 일반적인 상황이다.





$x_1$	$x_2$	$a_1^{(2)}$	$a_2^{(2)}$	$h_{\mathrm{\Theta }}(x)$
0	0			0
0	1			1
1	0			1
1	1			0



위 표의 빈칸에 맞는 값들을 찾아야 합니다. $h_{\mathrm{\Theta }}(x)$ 값이 둘 다 $0$이 될 때와 $1$ 이 될 때 각각 $a_1^{(2)}$ 와 $a_2^{(2)}$ 의 규칙이 비슷해야 합니다. 그래서 저는 다음과 같은 방법을 생각해 보았습다. $a_1^{(2)}$ 와 $a_2^{(2)}$ 이 $0$ 또는 $1$ 일 때 $h_{\mathrm{\Theta }}(x)$ 값이 $0$ 이 되고, 둘 다 $0$ 일 때 $h_{\mathrm{\Theta }}(x)$ 값이 $0$ 이 됩니다. 이렇게 했을 때, $a_1^{(2)}$ 이 [0,0,0,1] 형태가 나오고, $a_2^{(2)}$ 이 [1,0,0,0] 형태가 나옵니다. $a_1^{(2)}$ 또는 $a_2^{(2)}$ 가 output 으로 $1$ 값을 가지는 상황이, input 인 $x_1$ 과 $x_2$ 가 둘 다 $0$ 일때나 둘 다 $1$ 일때와 관련이 있어서 $x_1\text{ AND }{x}_2$ 또는 $(\text{ NOT }{x}_1)\text{ AND }(\text{ NOT }{x}_2)$ 로 표현이 가능해보입니다.



$x_1$	$x_2$	$a_1^{(2)}$	$a_2^{(2)}$	$h_{\mathrm{\Theta }}(x)$
0	0	0	1	0
0	1	0	0	1
1	0	0	0	1
1	1	1	0	0



$h_{\mathrm{\Theta }}(x)$ 가 output 인 상황:



$a_1^{(2)}$가 output 인 상황:





$a_2^{(2)}$가 output 인 상황:

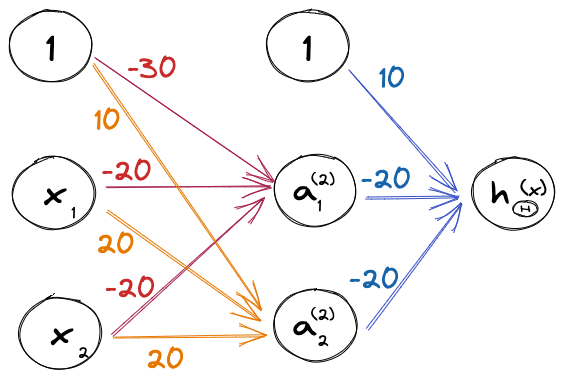

종합하면, 아래 그림과 같다.







$y=1$ 과 $y=0$ 을 반대로 했을 때 뉴럴 네트워크를 어떻게 구성해야 하는지 직접 풀어보면 좋은 연습이 될 것 같습니다. 정답은 Coursera 코스의 강좌 예제와 동일합니다 (이번 포스팅에 작성된 예제는 Coursera 코스 강좌에서 $y=1$ 과 $y=0$을 반대로 했을 때를 직접 풀어본 경우입니다).



Multiclass Classification



개, 고양이, 사람, 자동차 등의 여러 가지 사물로 분류할 때는, output 을 개 = [1,0,0,0], 고양이 = [0,1,0,0], 사람 = [0,0,1,1], 자동차 = [0,0,0,1] 이런 식으로 정의하고 한 번에 하나씩 위의 방식으로 파라미터를 구합니다.



어플리케이션

손글씨에서 숫자 (0~9) 구하기와 같은 것들이 대표적입니다. 손글씨에서 숫자 구하기의 경우에는 10개의 y 를 [1,...,0] 이런 식으로 정의하고 구합니다. 파이썬 말고 C++ 에서도 동작하는 그러한 코드를 작성해보고 싶다 (파이썬 라이브러리보다 속도가 더 빠르지 않을까 싶네요).
